精品久久欧美熟妇www,脱了美女内裤猛烈啪啪爽,东京热网站,女人18毛片水真多

和田玉子料因其獨特的品質(zhì)以及極低的產(chǎn)出量，備受消費者和收藏家喜愛。和田玉子料中有一種“白皮料”，其表面因風(fēng)化原因?qū)е陆Y(jié)構(gòu)疏松而呈現(xiàn)白色皮殼特征，有些風(fēng)化嚴重的原石稱為“賭石”。

近日，珠寶國檢集團（NGTC）蘇州實驗室收到一塊經(jīng)過“開窗”的和田玉子料原石（圖1），肉眼觀察樣品的整體皮殼特征與天然和田玉子料非常相似，“開窗”處玉質(zhì)細膩、白度較高，“白皮”部分光澤較強、質(zhì)感光滑細膩。

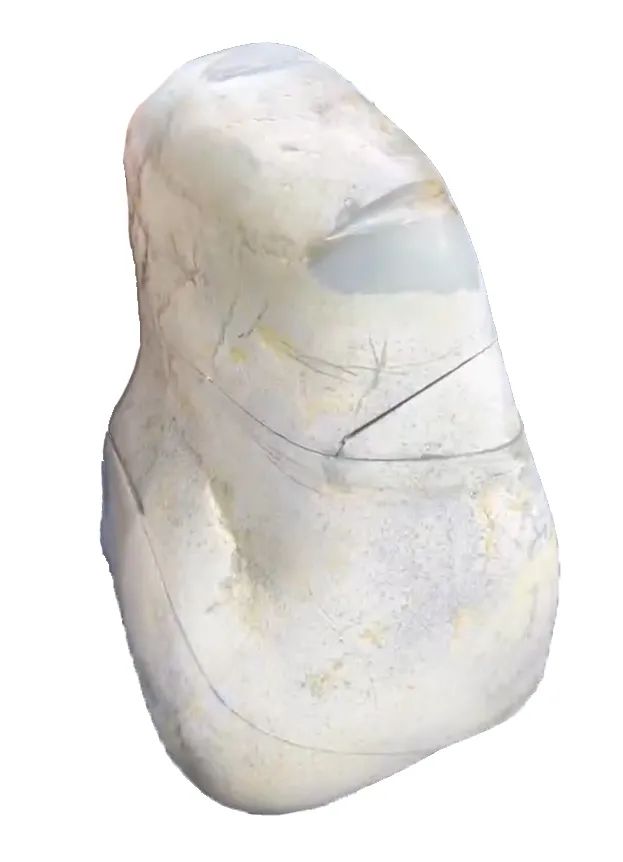

 圖1 “和田玉子料”原石

經(jīng)紅外光譜測試，該樣品“開窗”處為和田玉，“白皮”部分除過和田玉的特征峰以外，還出現(xiàn)了疑似人工材料的特征吸收峰（圖2、圖3）。

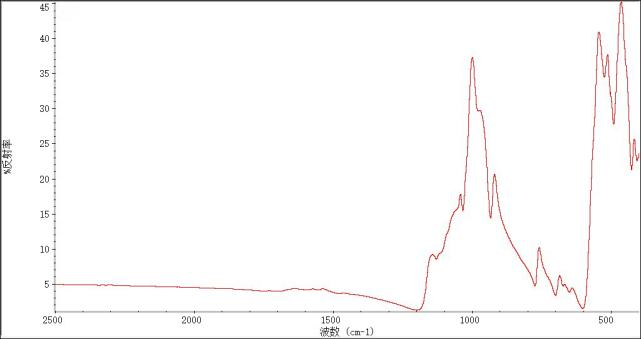

圖2 樣品“開窗”部分為和田玉

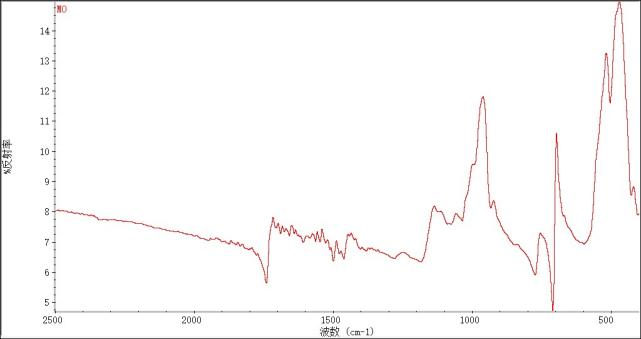

圖3 樣品“白皮”部分紅外光譜異常

使用小刀在樣品“白皮”部分進行刻劃，發(fā)現(xiàn)樣品表面的“白皮”很容易就可以劃動并脫落（圖4）。將“白皮”粉末進一步測試分析，發(fā)現(xiàn)“白皮”主要由透閃石和環(huán)氧樹脂組成（圖5）。

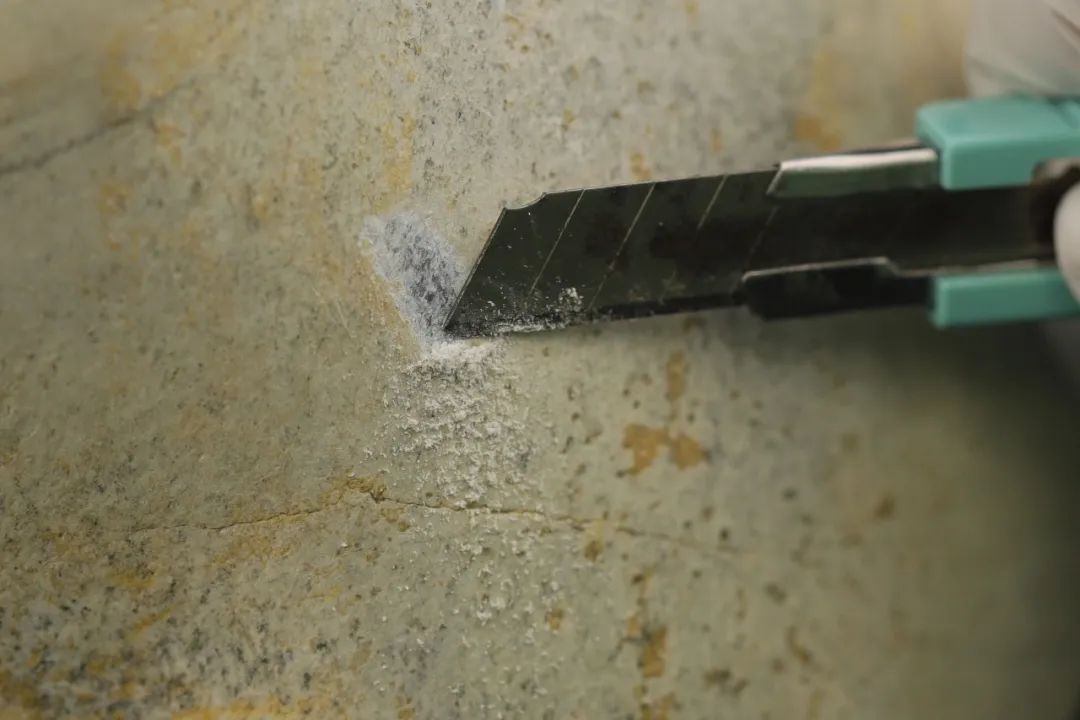

圖4 樣品“白皮”部分很容易刻劃

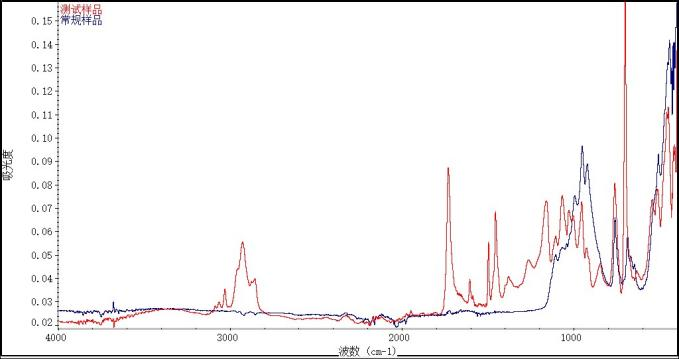

圖5 “白皮”粉末紅外光譜圖與和田玉粉末紅外光譜圖（其中紅色譜線為檢測樣品紅外光譜圖，藍色譜線為和田玉粉末紅外光譜圖）

將該原石切割開之后，真相出現(xiàn)了（圖6）。玉石內(nèi)部遍布棉點、綹裂、雜亂分布的暗色包裹體，樣品表面可見一層厚度約為50μm的附著物（圖7）。

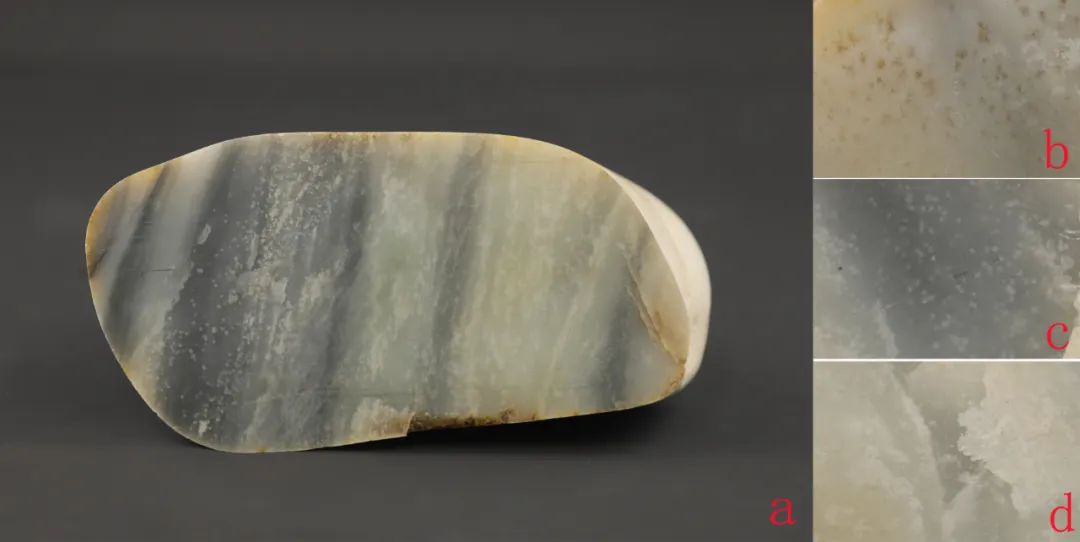

圖6 樣品切割后的剖面圖

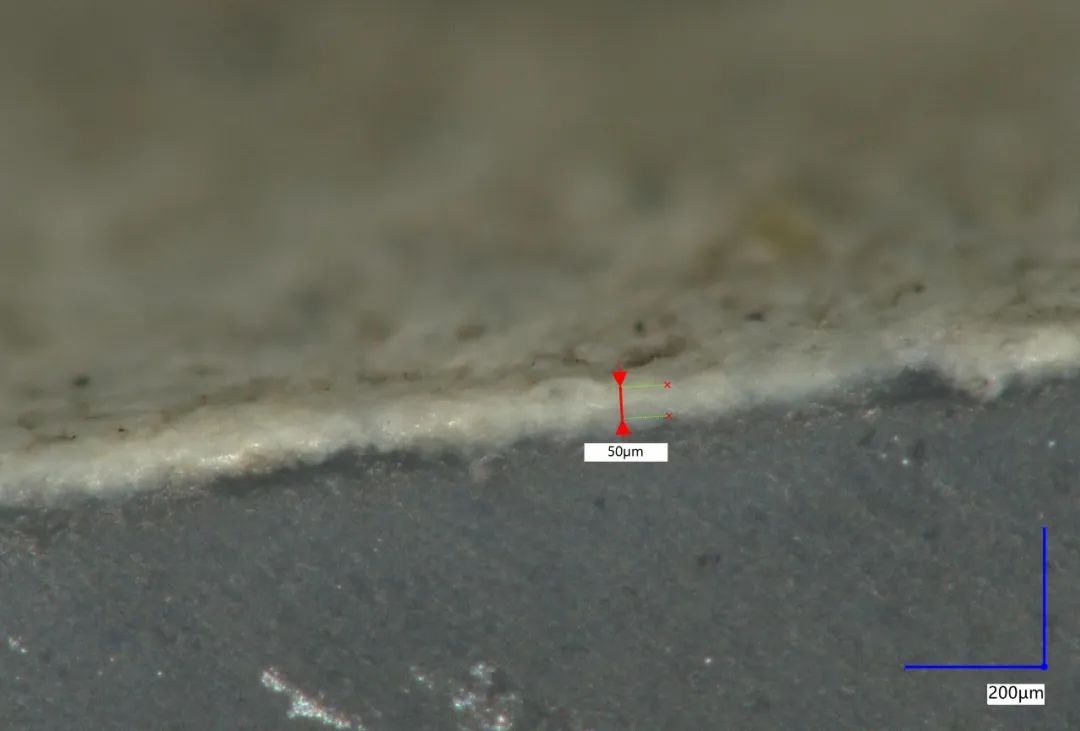

圖7 樣品表面的膜層厚度約為50μm

這是一塊較為典型的“做皮”和田玉子料，做假者在一塊品質(zhì)較差的和田玉子料表面選取最好的位置做好標記，然后使用和田玉粉末與環(huán)氧樹脂的混合物涂抹在整個玉石表面，待其完全凝固且呈現(xiàn)出與天然和田玉子料皮殼特征相似外觀的時候，最后在標記好的部位“開窗”。憑借豐富“經(jīng)驗”的買家，如果粗心大意當(dāng)“賭石”購買的話，很容易上當(dāng)受騙。

不法商家絞盡腦汁嘗試新的做假方法，市場上各種造假騙術(shù)層出不窮，希望廣大消費者在購買貴重珠寶玉石首飾前盡量索要權(quán)威機構(gòu)出具的鑒定證書，盡可能的避免因判斷失誤造成嚴重經(jīng)濟損失。

感謝阿郎玉雕工作室在本文撰寫過程中提供的支持。

珠寶國檢集團蘇州實驗室
